Descrizione del prodotto

protezione saldata estremità Dell'estremità Del tubo dell'acciaio inossidabile

Un gomito da 45 gradi

Materiale	Acciaio inossidabile (304, 304L, 316, 316L, 321, 321H, 310S, 347H)
Tipo	Saldatura testa a testa ed accessorio per tubi senza giunte
Formato	Montaggi senza giunte 1/2-20 (DN15-DN500), montaggi saldati 1/2-48 (DN15-DN1200) o As Requisito del cliente
Spessore	SCH5S-SCH80S
Standard	ASME B16.9, BACCANO 2605, JIS GB/T12459, GB/T13401
Applicazione	Per uso nel petrolio, fusione, derrate alimentari, potere, fabbricazione della carta, prodotto chimico, medico strumentazione, aeronautica, scambiatore di calore della caldaia ed altri campi
Trattamento di superficie	Polacco, rotolamento della sabbia, brillamento di sabbia o secondo il requisito dei clienti

Norminal Diametro		All'esterno Diametro	Centro all'estremità		Centro a Centro	Peso approssimativo del gomito di L/R
DN	NPS	OD	B	A	O	sch5S	sch10S	sch20S/LG	sch40S/STD	sch80S/XS	sch80
15	½	18 21.3	16	38	76	0.04 0.05	0.05 0.06	0.06 0.07	0.06 0.08	0.08 0.10	0.08 0.10
20	¾	25 26.7	19	38	76	0.06 0.06	0.07 0.08	0.09 0.09	0.09 0.10	0.12 0.13	0.12 0.13
25	1	32 33.4	22	38	76	0.07 0.08	0.12 0.13	0.14 0.14	0.14 0.15	0.19 0.19	0.19 0.19
32	1 ¼	38 42.2	25	48	96	0.11 0.13	0.18 0.20	0.21 0.23	0.23 0.26	0.30 0.34	0.30 0.34
40	1 ½	45 48.3	29	57	114	0.16 0.17	0.26 0.28	0.30 0.32	0.34 0.37	0.45 0.49	0.45 0.49
50	2	57 60.3	35	76	152	0.27 0.29	0.45 0.47	0.57 0.61	0.62 0.65	0.85 0.90	0.85 0.90
65	½ 2	76 73	44	95	190	0.58 0.55	0.82 0.79	0.97 0.93	1.35 1.30	1.79 1.71	1.79 1.71
80	3	89	51	114	228	0.82	1.17	1.51	2.04	2.76	2.76
90	½ 3	101.6	57	133	266	1.09	1.56	2.03	2.85	3.92	3.92
100	4	108 114	64	152	304	1.32 1.40	1.90 2.01	2.47 2.61	3.64 3.85	5.05 5.35	5.05 5.35
125	5	133 141.3 139.7	79	190	380	2.67 2.84 2.81	3.27 3.47 3.43	4.74 5.05 4.99	6.14 6.54 6.46	8.72 9.31 9.19	8.72 9.31 9.19
150	6	168.3 159 165	95	229	458	4.10 3.86 4.01	5.01 4.72 4.91	7.29 6.88 7.14	10.24 9.64 10.03	15.41 45.50 15.09	15.41 45.50 15.09
200	8	219 216	127		610	7.12 7.03	9.63 9.49	15.94 15.71	20.51 20.22	31.17 30.71	31.17 30.71
250	10	273 267.4	159	381	762	13.62 13.34	16.74 16.39	24.97 24.44	36.33 35.56	49.12 48.06	57.83 56.57
300	12	325 323.9 318	190	457	914	22.66 22.58 22.16	26.10 26.01 25.53	35.79 35.66 35.00	53.58 53.40 52.39	70.69 70.44 49.11	95.81 95.46 93.63

Norminal Diametro		All'esterno Diametro	Centro all'estremità		Peso approssimativo
DN	NPS	D1XD2	C	M.	sch5S	sch10S	sch40	sch40S/STD	sch80S	sch80XS
125X90	5X3.1/2	141.3X101.6	124	114	3.09	3.83	7.39	7.39	10.6	10.6
125X80	5X3	133X89 141.3X73.0	124	111	2.90 3.02	3.59 3.74	6.92 7.21	6.92 7.21	10.0 10.4	10.0 10.4
125X65	5X2.1/2	133X76 141.3X60.3	124	108	2.85 3.00	3.59 3.73	6.92 7.20	6.92 7.20	10.0 10.4	10.0 10.4
125X50	5X2	133X57 141.3X60.3	124	105	2.80 3.92	3.58 3.73	6.92 7.20	6.92 7.20	10.0 10.4	10.0 10.4
150X150	6X6	159X159 168.3X168.3	143	143	4.09 4.32	5.03 5.31	10.5 11.1	10.5 11.1	16.2 17.1	16.2 17.1
150X125	6X5	159X133 168.3X141.3	143	137	3.84 4.13	4.73 5.08	9.88 10.6	9.88 10.6	15.2 16.3	15.2 16.3
150X100	6X4	159X108 168.3X114.3	143	130	3.76 3.95	4.64 4.87	9.70 10.2	9.70 10.2	14.9 15.6	14.9 15.6
150X90	6X3.1/2	168.3X101.6	143	127	3.91	4.82	10.1	10.1	15.5	15.5
.	.	.	.	.	.	.	.	.	.	.
900X400	36X16	920X426 914X406.4	673	559	-	-	335 287	669 575	447 383	-

Gomito

Il gomito di lunghezza del raggio da 90 gradi manifatturiero using le materie prime del grado superiore. I gomiti di lunghezza del raggio da 90 gradi sono usati per i tubi di collegamento dei diametri differenti e trovano le applicazioni larghe in vari costruttori dei prodotti chimici, di industrie dell'edilizia, del documento, del cemento & Della nave

Abbiamo adottato l'attrezzatura di produzione avanzata per fare il nostro gomito del raggio di Short di 90 gradi (1D D711.2~D1219.2), che può Non solo migliorare la qualità Del prodotto, ma anche salvo le materie prime

Saldatura testa a testa di ASME B16.9 dimensioni di lunghezza del gomito del raggio da 90 gradi

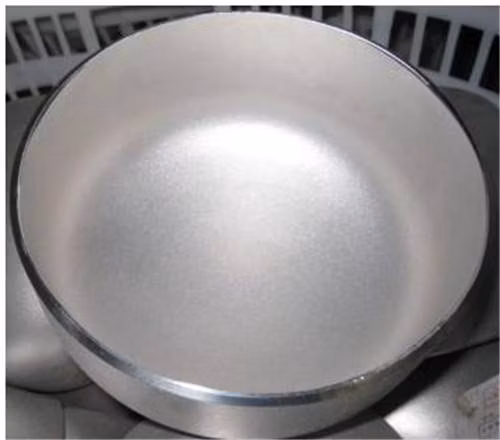

Stainless Steel Butt Welded Pipe End Cap

Tolleranza dimensionale del gomito del raggio di ASME B16.9 90° Short

NPS	O. D. D	90 gradi Raggio lungo Centro--Fine A	45 gradi Raggio lungo Centro--Fine B	90 gradi 3D Centro--Fine A	45 gradi 3D Centro--Fine B
1/2	21.3	38	16	-	-
3/4	26.7	38	19	57	24
1	33.4	38	22	76	31
1 ¼	42.2	48	25	95	39
1 ½	48.3	57	29	114	47
2	60.3	76	35	152	63
½ 2	73	95	44	190	79
3	88.9	114	51	229	95
½ 3	101.6	133	57	267	111
4	114.3	152	64	305	127
5	141.3	190	79	381	157
6	168.3	229	95	457	189
8	219.1	305	127	610	252
10	273	381	159	762	316
12	323.8	457	190	914	378
14	355.6	533	222	1067	441
16	406.4	610	254	1219	505
18	457	686	286	1372	568
20	508	762	318	1524	632
22	559	838	343	1676	694
24	610	914	381	1829	757
26	660	991	406	1981	821
28	711	1067	438	2134	883
30	762	1143	470	2286	964
32	813	1219	502	2438	1010
34	864	1295	533	2591	1073
36	914	1372	565	2743	1135
38	965	1448	600	2896	1200
40	1016	1524	632	3048	1264
42	1067	1600	660	3200	1326
44	1118	1676	695	3353	1389
46	1168	1753	727	3505	1453
48	1219	1829	759	3658	1516

Tolleranza dimensionale del gomito lungo del raggio di ASME B16.9 90°

TOLLERANZE DIMENSIONALI - GOMITI
Per tutti i montaggi				Gomiti 90/45 di grado	Ritorni 180°
Formato nominale del tubo (NPS)	Ø Esterno alla smussatura	Ø Interno all'estremità	Spessore della parete t/T1	Centro per concludere fioco. A-B-C-M	Centro per concentrarsi fioco O	Di nuovo al fronte fioco K	Allineare ment dell'estremità U
1/2 i 2 1/2	1	0.8	Non	2	7	7	1
3 i 3 1/2	1	1.6	di meno	2	7	7	1
4	+2 -1	1.6	che	2	7	7	1
5 i 6	+3 -1	1.6	87.50%	2	7	7	1
8	2	1.6	del termine nominale	2	7	7	1
10	+4 -3	3.2	spessore	2	7	7	2
12 i 18	+4 -3	3.2		3	10	7	2
20 un 24	+6 -5	4.8		3	10	7	2
26 i 30	+7 -5	4.8		3	...	...	...
32 i 48	+7 -5	4.8		5	...	...	...

Un gomito è Un accessorio per tubi installato fra due lunghezze del tubo o della tubazione per permettere un cambiamento del senso, solitamente un angolo di 90° O di 180° , benchè I gomiti 45° Egualmente siano fatti. L'estremità Può Essere lavorata per la saldatura di testa (interruttore) o la saldatura socketed (interruttore) ecc.

La maggior parte dei gomiti sono disponibili nel breve raggio o nelle varianti lunghe del raggio. Quando le due estremità Differiscono nel formato, il montaggio è Chiamato un gomito riducentesi del riduttore o del gomito

I gomiti sono categorizzati hanno basato sulle varie caratteristiche del progetto come qui sotto:

Il gomito lungo (LR) del raggio egualmente è Chiamato gomito della LR - il mezzo il raggio è 1.5 volte il diametro del tubo
- L/R 45° Elbow: Il raggio lungo un gomito da 45 gradi cambia il senso da 45 gradi
- L/R 90° Elbow: Il raggio lungo un gomito da 90 gradi cambia il senso da 90 gradi
- L/R 180° Elbow: Il raggio lungo curvatura di ritorno di 180 gradi permette l'inversione completa di flusso
Il breve gomito (SR) del raggio egualmente è Chiamato gomito dello SR, - il mezzo il raggio è 1.0 volte il diametro del tubo
- Breve radiu 45° Elbow: Il breve gomito del raggio 45° Cambia il senso da 45 gradi
- Breve raggio 90° Elbow: Il breve gomito del raggio 90° è Stesso come LR90 tranne la misura fra l'estremità Del gomito per concentrarsi la riga sia 1 x NPS.
- Breve gomito del raggio 180° : La breve curvatura di ritorno del raggio 180° Permette l'inversione completa di flusso

Intervallo di grandezza:
